INNOVA D Седельный Клапан с Двойным Уплотнением

Запросить инфо

INNOVA D Седельный Клапан с Двойным Уплотнением

Седельный клапан с детекцией протечки INNOVA типа D представляет собой односедельный отсечной клапан с двумя уплотнениями, между уплотнениями образуется камера утечек, в которой сохраняется атмосферное давление. Данный клапан позволяет управлять потоками двух различных продуктов, один из которых обычно CIP, без риска их смешивания.

Сжатый воздух подаётся одвновременно на привод и на два вспомогательных клапана утечки в целях предотвращения утечки в момент открытия клапана. Клапан открыт - клапаны утечки закрыты / клапан закрыт - клапаны утечки открыты.
Мойка камеры производится через один из клапанов утечек.

Запросить инфо

INNOVA D Седельный Клапан с Двойным Уплотнением

Конструкция и характеристики

Уплотнения особого профиля, верхнее - коническое, нижнее - радиальное.
Основной клапан c приводом одностороннего действия (NC) и нормально открытые клапаны утечек (NO).
Демонтаж внутренних деталей простым ослаблением clamp-хомута.
Открытый корпус позволяет проводить визуальную проверку уплотнения штока.
Корпус регулируется на 360º.

Материалы

Детали в контакте с продуктом AISI 316L (1.4404)
Другие детали из нерж.стали AISI 304 (1.4301)
Уплотнения EPDM

Обработка поверхности:
Внутренняя Полированная Ra ≤ 0,8 μm
Внешняя Матовая

Размеры:
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"

Присоединения: Под сварку

Опции

Пневмопривод двойного действия.
Прокладка: FPM, HNBR.
Другие типы присоединений.
Контрольное устройство: C-TOP и C-TOP+.
Внешние позиционные датчики.
Обработка поверхности: Ra ≤ 0,5 μm.

Документ

Принцип работы
Материалы and Опции

Детали в контакте с продуктом AISI 316L (1.4404)
Другие детали из нерж.стали AISI 304 (1.4301)
Уплотнения EPDM

Обработка поверхности:
Внутренняя Полированная Ra ≤ 0,8 μm
Внешняя Матовая

Размеры:
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"

Присоединения: Под сварку

Пневмопривод двойного действия.
Прокладка: FPM, HNBR.
Другие типы присоединений.
Контрольное устройство: C-TOP и C-TOP+.
Внешние позиционные датчики.
Обработка поверхности: Ra ≤ 0,5 μm.

Документ № FT.INNOVA-D.3_ES
Заглавие Válvula Mixproof de Doble Junta INNOVA D
Формат файла .pdf
Краткое описание La válvula INNOVA D es una válvula neumática de simple asiento con doble junta de cierre, permite una separación segura entre dos productos
    Download
  • E-mail

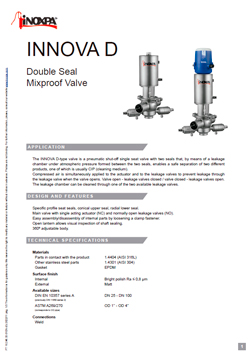

Документ № FT.INNOVA-D.3_EN
Заглавие Double Seal Mixproof Valve INNOVA D
Формат файла .pdf
Краткое описание The INNOVA D-type valve is a pneumatic shut-off single seat valve with two seals that enables a safe separation of two different products
    Download
  • E-mail
Документ № FT.INNOVA-D.3_FR
Заглавие Vanne Mixproof à Double Joint INNOVA D
Формат файла .pdf
Краткое описание La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP (produit de nettoyage).
    Download
  • E-mail
Документ № FT.INNOVA-D.3_DE
Заглавие INNOVA D Einsitzventil mit zwei Dichtungen
Формат файла .pdf
Краткое описание Das INNOVA D-Ventil ist ein pneumatisch absperrbares Einsitzventil mit zwei Dichtungen, das gebildete eine sichere Trennung von zwei verschiedenen Produkten ermöglicht, von denen eines in der Regel CIP (Reinigungsmedium) ist
    Download
  • E-mail
Документ № FT.INNOVA-D.3_IT
Заглавие Valvola Mixproof a Doppia Guarnizione INNOVA D
Формат файла .pdf
Краткое описание La valvula INNOVA D è una valvola pneumatica a singola sede con doppia guarnizione di tenuta, che permette una separazione sicura tra i due prodotti
    Download
  • E-mail
Документ № FT.INNOVA-D.3_RU
Заглавие Противосмесительный Клапан с Двойным Уплотнением INNOVA D
Формат файла .pdf
Краткое описание Седельный клапан с детекцией протечки INNOVA типа D представляет собой односедельный отсечной клапан с двумя уплотнениями, между уплотнениями образуется камера утечек, в которой сохраняется атмосферное давление.
    Download
  • E-mail
Документ № FT.INNOVA-D.3_CN
Заглавие 单座双密封防混阀 INNOVA D
Формат файла .pdf
Краткое описание INNOVA D型阀门是一款气动常闭型单座双密封结构的阀门,阀座上带有二道密封, 通过上下二道密封之间形成了隔离的泄露腔
    Download
  • E-mail
Документ № 10.246.30.03ES
Заглавие INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D
Формат файла .pdf
Краткое описание La válvula INNOVA D es una válvula neumática de simple asiento con doble junta de cierre, que mediante una cámara de detección de fugas, entre las dos juntas, a presión atmosférica, permite una separación segura entre dos productos, uno de los cuáles es habitualmente CIP, producto de limpieza.
    Download
  • E-mail
Документ № 10.246.30.03EN
Заглавие INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D
Формат файла .pdf
Краткое описание INNOVA D is a pneumatic shut-off single seat valve with two seals that, by means of a leakage chamber under atmospheric pressure formed between the two seals, enables a safe separation of two different products, one of which is usually CIP, cleaning product.
    Download
  • E-mail
Документ № 10.246.30.03FR
Заглавие INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D
Формат файла .pdf
Краткое описание La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP
    Download
  • E-mail
Документ № 10.246.30.03RU
Заглавие ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D
Формат файла .pdf
Краткое описание В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA D
    Download
  • E-mail
